風壓壓力變送器 PT500-804

產品描述：

采用進口/國產感壓芯片，最小壓差（表壓）100Pa；3-5倍耐壓（靜壓），適用于干燥性氣體壓差測量；零點、滿度，溫補、線性補償；高精度、穩定、數字放大電路；4-20mA/0-5/10VDC/RS485等多種信號輸出；24 位高精度 ADC，16 位數 DAC；鋁合金氧化外殼；結構小緊線螺母防水出線；可完全替代國外同類型壓力變送器產品；

關鍵字/別名：

風壓壓力變送器

PT500-804

氣象站風壓傳感器

風壓壓力傳感器

環境風壓傳感器

動車風壓監測儀

產品資料下載：

《PT500-804 使用說明書》

產品詳情：

一、風壓壓力變送器 PT500-804 概述：

采用進口/國產感壓芯片，最小壓差（表壓）100Pa	4-20mA；0-5VDC，0.5-4.5VDC，RS485等標準信號輸出
高精度、穩定、數字放大電路；多種信號輸出	應用于：高層建筑物風壓監測；室外環境風壓測量；
24 位高精度 ADC，16 位數 DAC 輸出	應用于：行車、火車、動車等風壓測量；
鋁合金氧化外殼；結構??；緊線螺母防水出線	應用于：負壓、無塵車間、科室、通風等壓力測量與監控；
3-5倍耐壓（靜壓），適用于干燥性氣體壓差測量	可完全替代國外同類型壓力變送器產品；

二、風壓壓力變送器 PT500-804 型號規格：

代碼	型號	類型
PT500	804	風壓壓力變送器
		代碼	差壓量程（按實際訂購量程填寫）
		（0-1KPa）	差壓量程：0～100Pa～100KPa;（靜壓/耐壓為量程的3倍）
			代碼	輸出信號類型
			OA	4-20mA（二線制）		OC	0-5VDC（三線制）
			OB	0-20mA（三線制）		OD	0-10VDC（三線制）
			OE	0.5-4.5VDC（三線制）		OK	RS485（四線制）
			OL	低功耗RS485		OO	定制
				代碼	綜合精度
				C3	±0.5%FS
				C4	±1%FS
					代碼	配套電纜線長度
					3M	標準3米，按實際訂購要求填寫
						代碼	特殊參數規格
						000	用戶定制（無要求時省略）
PT500	804	（0-1KPa）	OA	C3	3M

三、風壓壓力變送器 PT500-804 技術參數：

項目	參數	項目	參數
測量介質	干燥性氣體	絕緣阻抗	≥1000 MΩ/100VDC
壓力形式	表壓	介質溫度	-20～+80℃
壓力量程	0～100、200、300、500、1000（Pa）	環境溫度	-30～+70℃
	0～1～100（KPa）	壽命	100萬次
	-100KPa～-10KPa～0～100（KPa）	響應時間	≤5mS
綜合精度	±0.5%FS；±1%FS；	負載阻抗	電流輸出: ≤800Ω；電壓輸出：≥50KΩ
非線性	≤0.5%FS	過載壓力	150%FS
重復 性	≤0.5%FS	破壞壓力	3倍量程
輸出信號	電流型：4～20mA二線制；	電氣連接	防水緊線螺母（802、803）
	電壓型：0～5/10VDC、0.5～4.5VDC三線制	防護等級	IP67
	數字型：RS485-RTU、低功耗RS485-RTU	配套電纜	四芯屏蔽電纜，標準長度：3米
供電電壓	24VDC（12-30VDC）	殼體材料	鋁合金、304（型號：802A）
	5VDC（0.5-4.5VDC輸出）
	3.1～5VDC（低功耗485輸出）

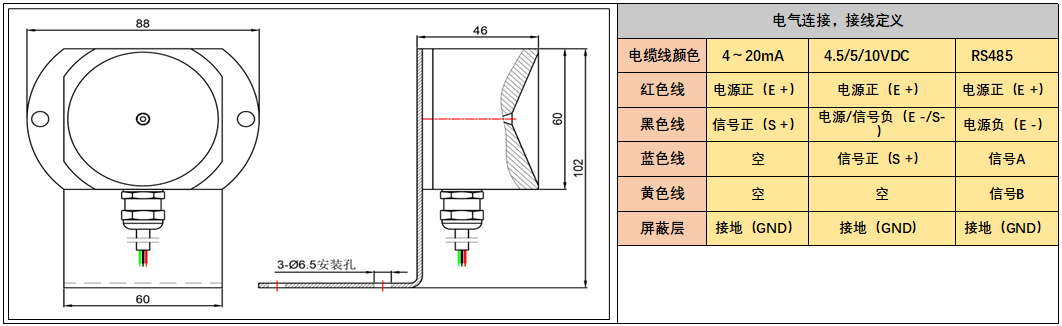

四、風壓壓力變送器 PT500-804 結構接線：

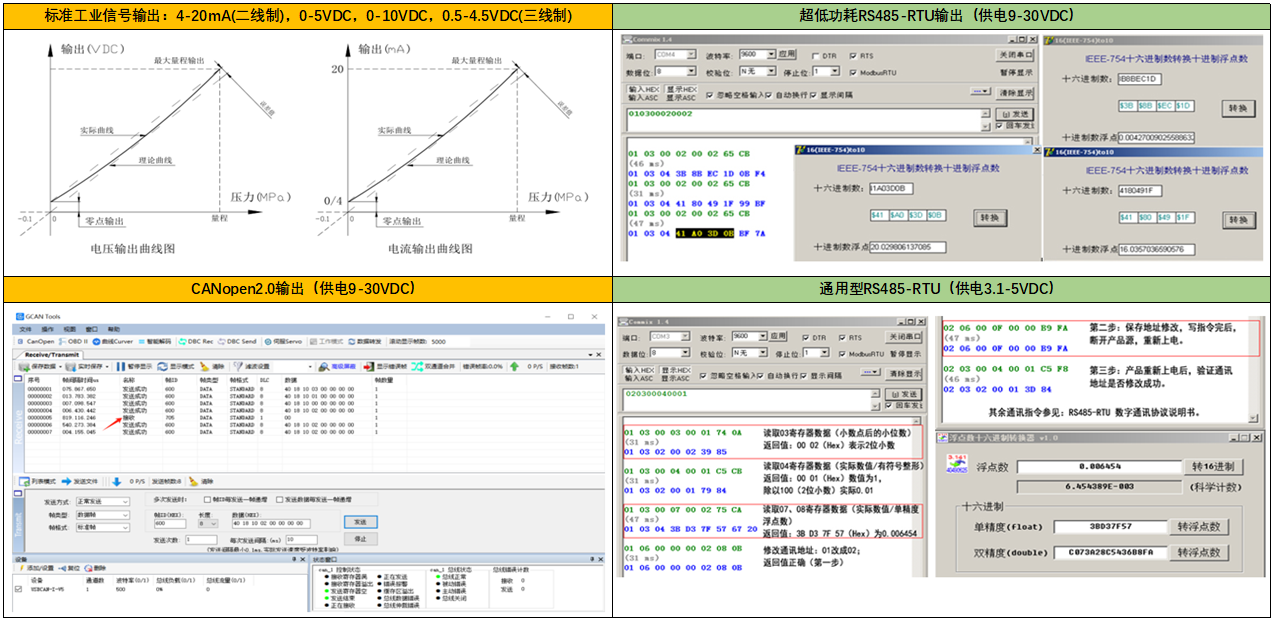

五、風壓壓力變送器 PT500-804 信號輸出：

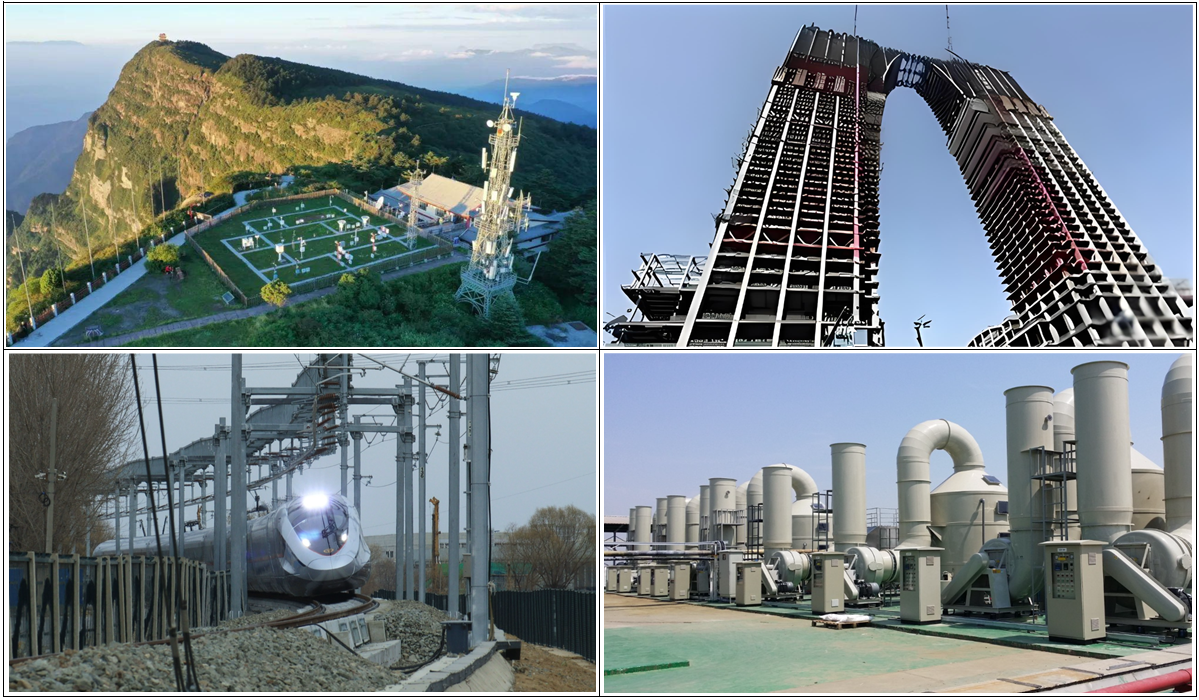

六、風壓壓力變送器 PT500-804 應用：
